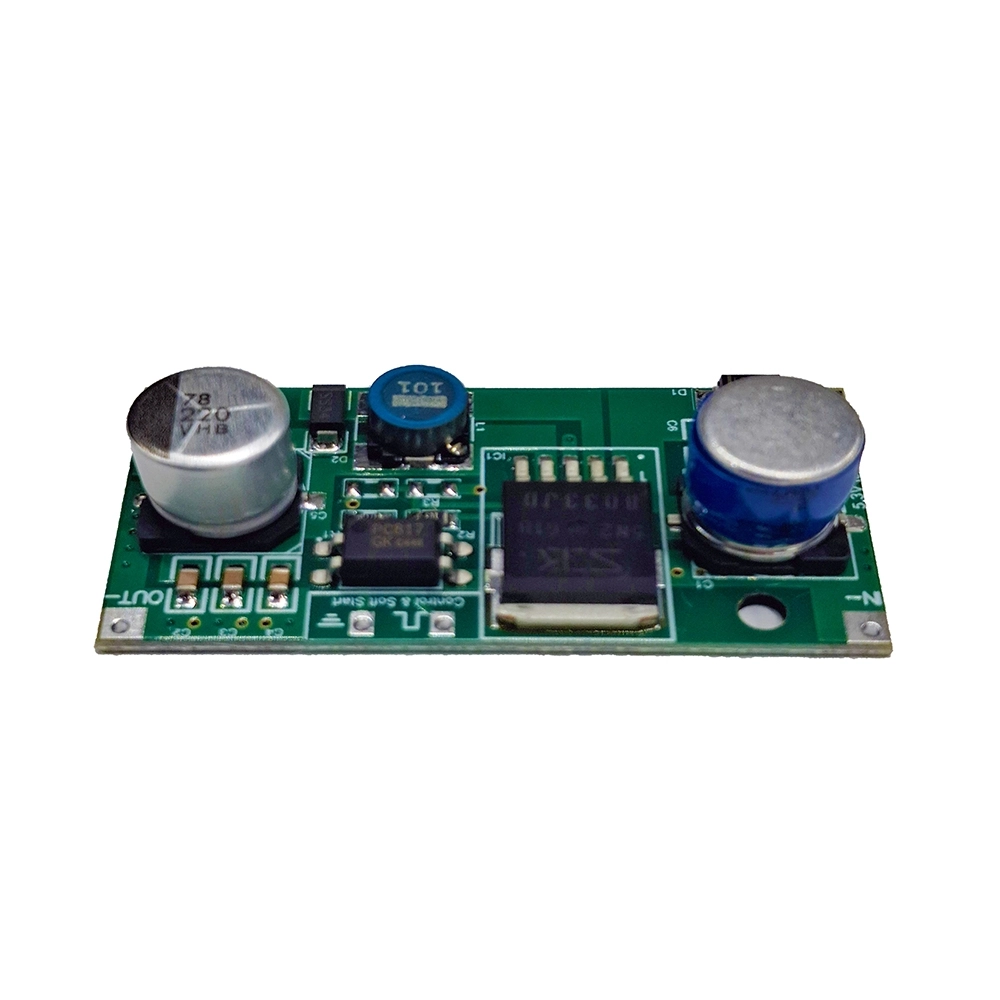

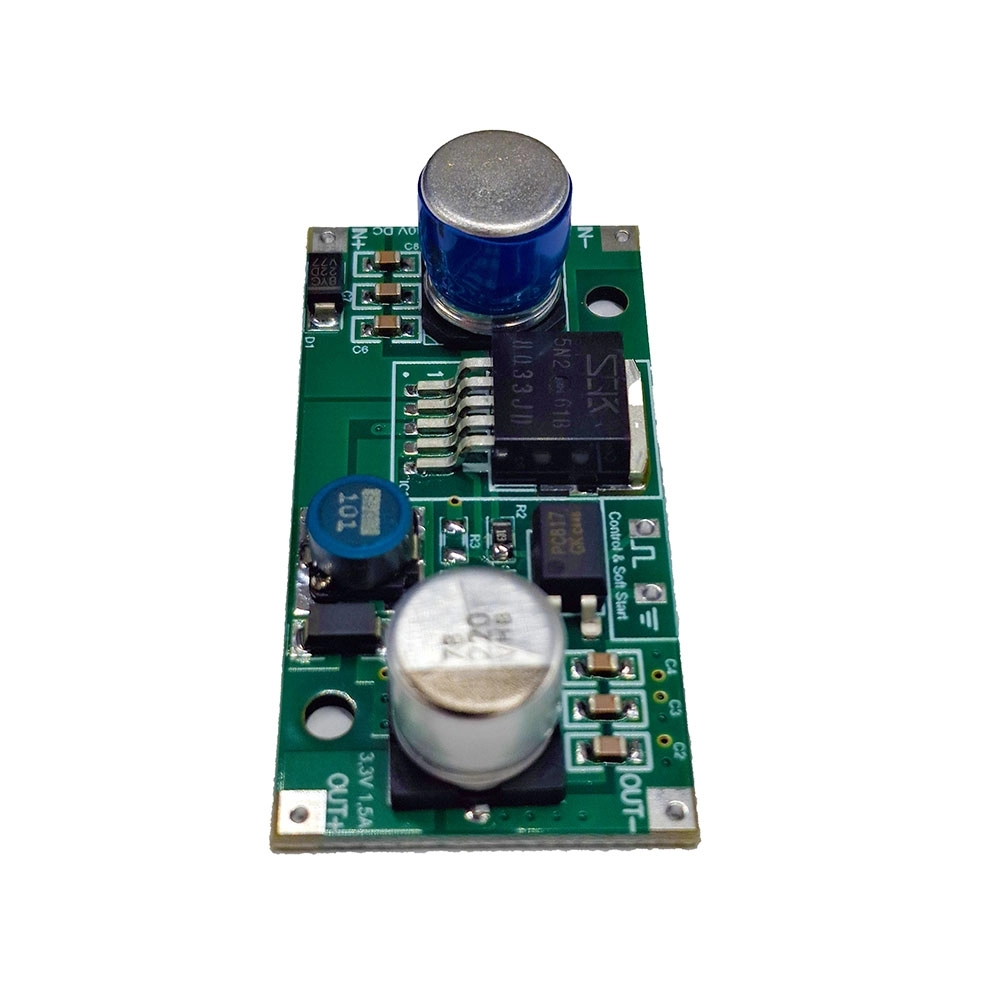

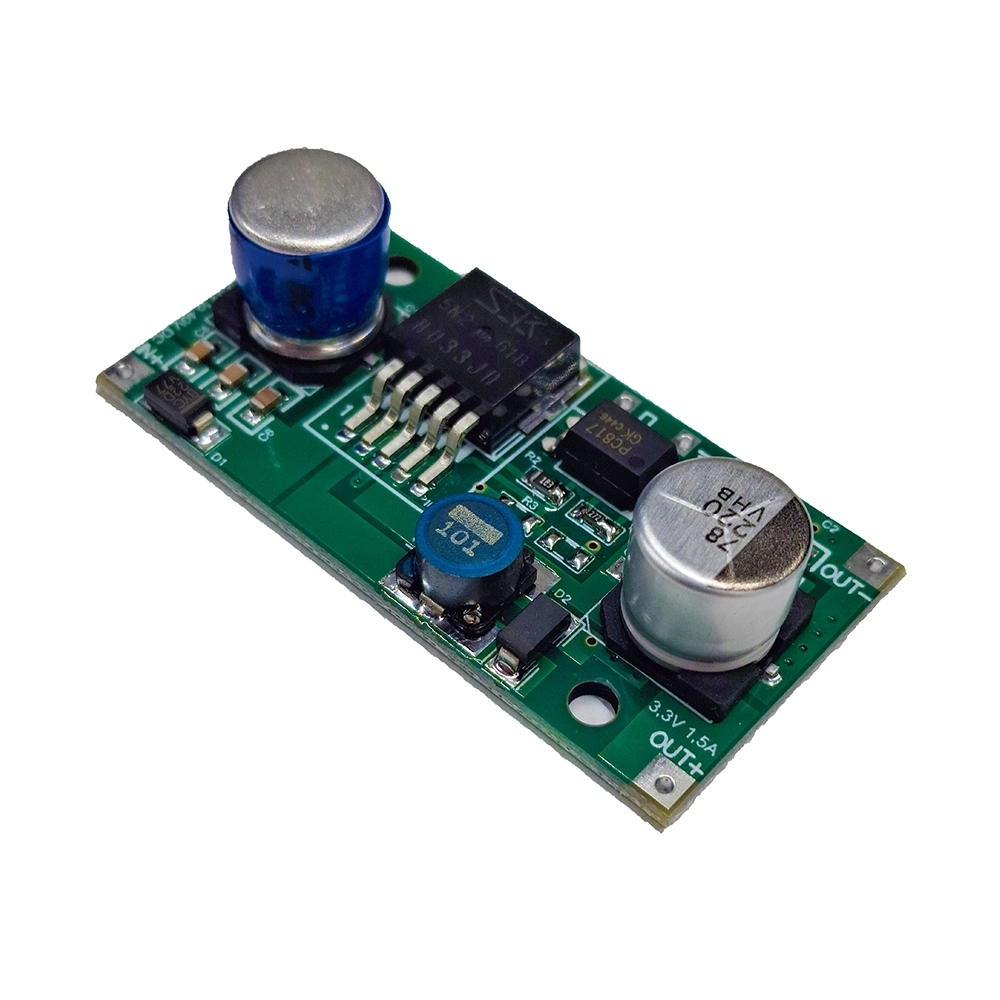

Bu ürün, Sanken SI-8033 anahtarlamalı DC-DC regülatör entegresi kullanılarak tasarlanmış non-isolated Step-Down (Buck) Converter modülüdür. Yüksek verimli güç dönüştürme yapısı sayesinde geniş giriş voltaj aralığından sabit 3.3V DC çıkış üretir.
Sanken markalı SI-8033 entegresi, dahili MOSFET, akım sınırlama, termal koruma ve hata algılama devrelerine sahiptir. Bu sayede kararlı ve güvenilir uzun süreli çalışma sağlar.
Tasarımda düşük ESR elektrolitik ve seramik kapasitörler ile güç indüktörü optimize edilmiştir. İhtiyaca göre opto-kuplör ile harici Start/Stop kontrolü ve tasarım revizyonlarında Soft-Start fonksiyonu da desteklenebilmektedir.
| Özellik | Değer |
|---|---|
| Entegre | Sanken SI-8033 |
| Topoloji | Step-Down (Buck), Non-Isolated |
| Giriş Voltajı | 6V – 36V DC |
| Çıkış Voltajı | Sabit 3.3V DC |
| Maksimum Çıkış Akımı | 1.5A |
| Anahtarlama Frekansı | ~300 kHz |
| Verimlilik | %85 – %92 |
| Koruma Fonksiyonları | Aşırı akım koruma, termal kapatma, kısa devre koruma |
| Start/Stop Kontrol | Dış opto-kuplör kontrolü ile opsiyonel |
| Soft Start | Revizyona bağlı desteklenebilir |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| PCB | Kompakt delik montajlı terminal veya pad bağlantılı tasarım |
Mikrodenetleyici besleme devreleri (ESP32, STM32, PIC, Atmega vb.)
IoT haberleşme modülleri (LoRa, Zigbee, WiFi, BLE)
Endüstriyel kontrol ve otomasyon sistemleri
Sensör modülleri ve gömülü sistemler
Robotik kartlar ve güç modülleri
Sanken güvencesiyle yüksek güvenilirlik
Lineer regülatörlere göre çok daha düşük ısı üretimi
Yük değişimlerinde çok kararlı regülasyon
Uzun süreli endüstriyel çalışma için uygun
Opsiyonel start/stop ile enerji yönetim sistemlerine uyumlu
